一、   系統的組成

    恒壓供水（氣）指的是主管出口壓力恒定供水（氣），用水泵（空壓機）調速控制的方式。根據變頻調速的原理，采用變頻調速控制電機轉速，即控制了水泵（空壓機）的流量或壓力，最終達到穩定主管出口壓力的目的，節省電能。

二、   系統原理：

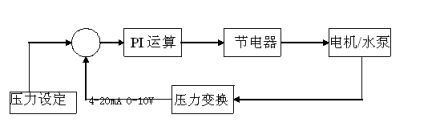

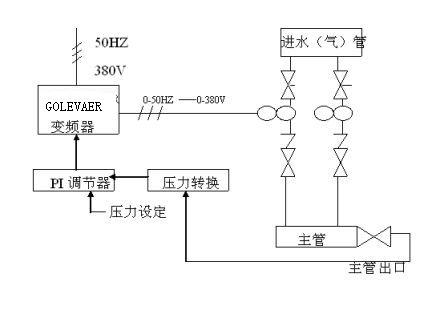

將圖A簡化為恒壓閉環控制信號框圖，現以水泵為例說明，則如圖B所示，其原理是：將主管出口壓力作為調控參數，通過壓力變送器將主管出口壓力信號，轉換為4~20mA直流信號（0-10V直流信號），送入調節器，與壓力設定比較，其差值由調節器作PI運算，輸出信號送給變頻器，隨時調整變頻器的輸出頻率，控制電機轉速，改變泵的排水量，維持主管出口壓力穩定在設定的壓力值上；若主管壓力增加時，將自動進行調節，例如：當用水量減少時而主管壓力增加時，調節過程是變頻器信號大于設定信號，調節器輸出減少，變頻輸出頻率低，電機轉速下降，泵排水量減小，使主管壓力減小；由于其調控過程較快，短時間內，變頻器信號和壓力給定信號便處于動態平衡狀態，從而維持了變頻器輸出頻率穩定，實現了主管出口壓力，平穩供水----恒壓供水。



空壓機的恒壓供氣的控制原理和上述原理是類似的。



三．解決方案

    自來水壓力有限，能常要采用二次加壓以滿足供水需求，但末端壓力是不斷變化的。下面以有四臺水泵的二級泵站為例說明，設定四臺水泵，其中3臺工作1臺備用。

（1）   四臺水泵，設定一臺可實現變頻運行，其余三臺工頻運行；

（2）   三臺水泵工作時，其中二臺工頻運行，一臺變頻運行；

（3）   二臺水泵工作時，一臺工頻運行，一臺變頻運行；

（4）   為確保工藝控制要求的實現，將四臺電機的控制、運算單元集中于一個控制柜內；

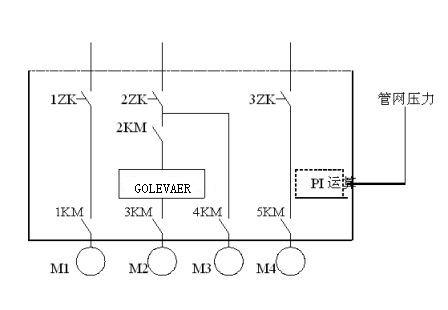

接線如圖C所示，二級水泵或增壓泵運行，以集水管網壓力參數為給定量，決定水泵運行工況。

A、 集水管壓力≥0.8：1臺變頻，3臺備用；

B、 集水管壓力≤0.6：1臺變頻，1臺工頻，1臺備用；

C、 集水管壓力≤0.4：1臺變頻，2臺工頻，1臺備用；

D、 集水管壓力≤0.2：3臺工頻，1臺備用；

E、 上述四種工況：可用選擇開關手動切換，或可由集水管網壓力一壓力變換器——PI運算——變?yōu)殚_關控制信號

F、  泵出口閥門及集水管網出口閥門應全開；

G、 作變頻運行的電機由壓力信號的大小自動進行不同速度的切換。





四、主要特點
◇ 節電率達20%-50%
◇ 有效防止機械磨損，延長電機使用的壽命
◇ 改善功率因素
◇ 瞬時態轉矩反映
◇ 降低電機運行噪音與運行溫度



五、適用范圍

各種供水、供氣系統，如：水泵、油泵、空壓機等。
