最新的節電技術！

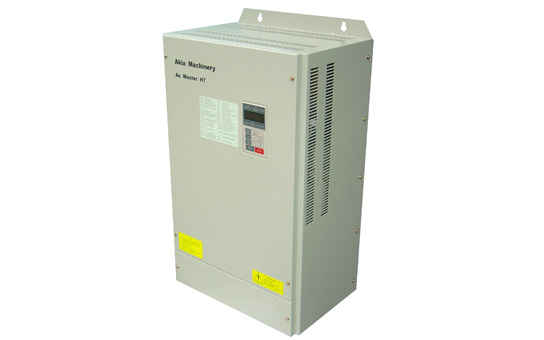

電梯電能回饋型節電控制器
該產品使用100% 加拿大技術生產制造，有高度可靠的設計和精良的制造技術。每一件產品都能發揮最大的效能。
GL-DT產品的許多特點是獨一無二的。這些特點可能為你的系統帶來很多附加的效益。
——把再生能量回饋電網，效率 97% ，增加運行經濟效益。
——熱損耗為耗能制動的 3% 以下，改善工作環境。
——有完全故障保護，使用安全。
——全電壓自動跟蹤，用戶不必自己調整或設定，方便使用。
——全程噪聲過濾，不會污染電網和干擾其他設備。
——高性能回饋式制動單元。內部已經安裝有電抗器和噪聲濾波器， 可直接和電網駁接使用。
一、GL-DT電梯能量回饋裝置的節電原理
隨著工業現代化生產規模不斷擴大和人們生活水平不斷提高，電能供需矛盾日益突出，節約電量的呼聲日益高漲。據有關統計數據表明，電動機拖動負載的消耗電能占總耗電量的70％以上。因此，電動機及其所拖動負載的節能具有特別重要的社會意義和經濟效益。
電動機及其負載節約電能的途徑主要有兩大類：一是提高電動機或負載的運行效率，如風機，水泵調速是以提高負載運行效率為目標的節能措施，再如電梯驅動用變頻器調速取代傳統的交流異步電動機調壓調速是以提高電動機運行效率為目標的節能措施。二是將電機已轉換到負載上的機械能反變換成電能回送電網，使電動機和負載在單位時間內消耗的電網電能下降，從而達到節電的目的。有源能量回饋器即屬于第二類節約電能的典型裝置。
眾所周知，電動機拖動負載旋轉運動即具備了機械動能，如果電動機拽引上，下運動的負載（如電梯，吊車,水庫閘門等）又具備了位能。當電動機拖動負載減速運動時，其機械動能將釋放出來，當位能性負載下降運動時（位能減少），其機械位能也將釋放出來，如果能有效地將這兩部分機械能轉換成電能并回送給交流電網，就可達到節約電能地目的。
下面以電梯運行為例具體介紹第二類節能裝置地節能原理。
采用變頻調速的電梯啟動達到最高運行速度后具有最大的機械動能，電梯到達目標層前要逐步減速直到電梯停止運動為止，這一過程是電梯負載釋放機械動能的時段。變頻調速器通過電動機可以將這一時段的機械能轉變成電能存儲在變頻器直流環節的大電容中，此時大電容好比一座儲量有限的小水庫，由機械動能轉變的電能好比儲存在小水庫重的水量。如不及時排放小水庫中注入的水量，則水庫會發生溢出事故。同理，如不及時泄放大電容中的電量，也會發生過壓保護事故。目前變頻器泄放大電容中電量的方法是,采用制動單元和外加大功率電阻，將大電容中電量消耗到外加大功率電阻上白白浪費掉。有源能量回饋器則可以將大電容中儲存的電量無消耗地回送給電網。從而既達到節電目的，又無耗電發熱大功率電阻。大大改善了系統的運行環境。
電梯還是一個位能性負載，為了均勻拖動負荷，電梯負載由載客轎廂和對重平衡塊組成。只有當轎廂載重量約為50％（如1噸載客電梯乘客為7人左右）時，轎廂和對重平衡塊才處于雙方質量基本平衡狀態，否則，轎廂和對重平衡塊就會有質量差，使電梯運行時產生機械位能。電梯質量重的部件上行時，由電動機吸收電網電能轉換的機械位能增加。電梯質量重的部件下行時，機械位能減少，這減少的機械位能釋放出來通過電動機轉變?yōu)樽冾l器直流環節大電容重儲存的電能，有源能量回饋器再將這部分電能回送給電網。
分析計算和樣機實測表明，電梯的梯速越快，樓層越高，機械傳動消耗越小，則可以回送電網的能量越多，最多回送電量可達電梯總消耗量的40％，即節電率達40％之高。
以上分析表明，在電梯，吊車等快速上下運動的裝備中，采用有源能量回饋器具有明顯的節能效果。此外，在電力機車，龍門刨床等頻繁起制動運行的裝備中，也有較明顯的節能效果。
二、GL-DT電梯能量回饋裝置工作原理
有源能量回饋器的主電路由IGBT、智能模塊IPM、隔離二極管D1、D2、濾波電感、電容等元件組成。IPM模塊是主電路中的核心元件，它將直流電能逆變?yōu)榕c交流電網同步的三相電流回送電網。其完善的保護（過壓、欠壓、過流、過熱等）功能，保證了有源能量回饋器的安全可靠運行。二極管D1、D2可防止有源能量回饋器反送電能給變頻器，確保系統安全運行。電感L1---L3、電容C1---C3構成高次諧波濾波器，阻止IPM模塊高頻開關產生的高次諧波電流進入電網，提高有源能量回饋器的電磁兼容（EMC）性能。
控制電路由單片微機、可編程邏輯芯片、外圍信號采樣器構成。配以冗余度高的軟件設計，使控制電路能自動識別三相交流電網的相序、相位、電壓、電流瞬時值，有序的控制IPM工作在PWM狀態，保證直流電能及時的回送到交流電網。
為了便于人工觀察有源能量回饋器的工作狀態，控制電路配有錯相、過流、能量回饋等狀態指示燈。外來強干擾造成誤故障動作可以通過單片微機自動識別自動清除，也可以通過人工按清除故障鍵清除，增強了系統工作的可靠性。
三、GL-DT電梯能量回饋裝置特點
|
1）針對電梯變頻系統設計，取代制動電阻等發熱元件，消除發熱源，減少高溫對控制系產生不良影響，改善機房環境延電梯設備使壽命。
2）環保節能產品，節省電能21％--46％，樓層越高，功率越大，使用越頻繁，節能效果越好，非常適合高層，高速電梯使用。
3）能夠快速消除泵升電壓，有效改善電梯制動性能，提高電梯舒適感。
4）適用范圍寬，可與220V，380V，480V電壓等級的變頻器配合使用，曳引機功率從15KW—40KW均可適用。
5）安裝方便，即裝即用，回饋器與變頻器僅5根線并接，無須調試即可使用。
6）使用相位控制策略，可有效抑制變頻器對電網的諧波干擾，凈化電網環境
|
